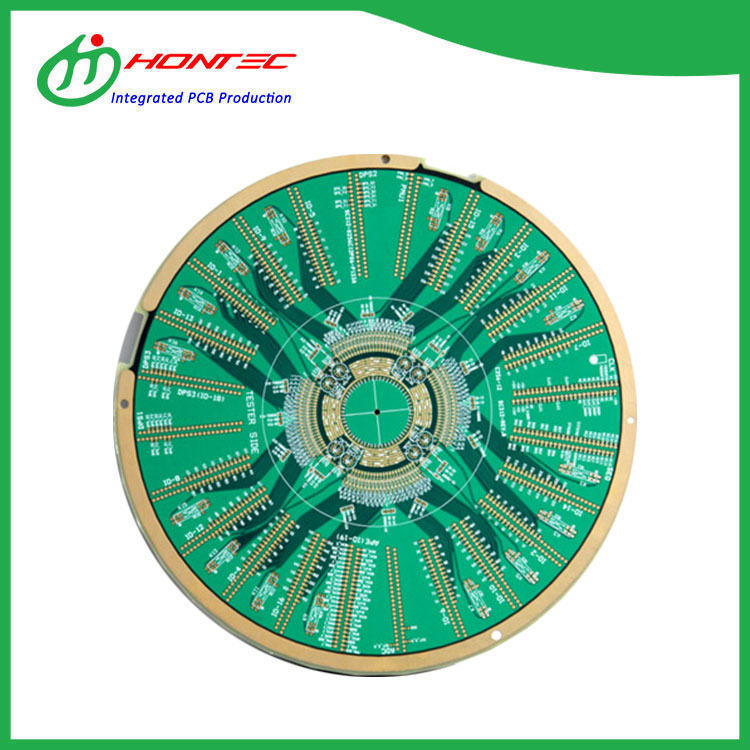

В современном мире, управляемом данными, скорость, с которой информация перемещается по печатной плате, может определить успех или неудачу всей системы.Высокоскоростная печатная платастал основой современной электроники, поддерживая приложения от инфраструктуры 5G и центров обработки данных до передовых автомобильных систем и высокопроизводительных вычислений.ХОНТЕКзарекомендовал себя как надежный производительВысокоскоростная печатная платарешения, обслуживающие высокотехнологичные отрасли в 28 странах и обладающие специализированным опытом в области смешанного, мелкосерийного и быстрого производства прототипов.
Требования, предъявляемые кВысокоскоростная печатная платавыходят далеко за рамки традиционных требований к печатным платам. Целостность сигнала, контроль импеданса и выбор материала становятся решающими факторами, когда скорость передачи данных достигает диапазона гигабит в секунду и выше.ХОНТЕКсочетает в себе передовые возможности материалов с точными производственными процессами для создания высокоскоростных печатных плат, которые поддерживают точность сигнала на всем пути передачи, сводя к минимуму потери, отражения и электромагнитные помехи.
Расположен в Шэньчжэне, Гуандун,ХОНТЕКработает с сертификатами, включая UL, SGS и ISO9001, при этом активно внедряя стандарты ISO14001 и TS16949. Компания сотрудничает с UPS, DHL и экспедиторами мирового класса, чтобы обеспечить эффективную доставку по всему миру. На каждый запрос поступает ответ в течение 24 часов, что отражает стремление к быстрому реагированию, которое ценят глобальные инженерные команды.
Выбор материала является наиболее важным решением при изготовлении высокоскоростных печатных плат. В отличие от стандарта FR-4, который демонстрирует значительные изменения диэлектрической проницаемости и повышенные потери сигнала на повышенных частотах, высокоскоростные приложения требуют ламинатов со стабильными электрическими свойствами во всем рабочем диапазоне.ХОНТЕКработает с обширным портфолио высокоэффективных материалов. Isola FR408 и Panasonic Megtron 4 предлагают превосходный баланс стоимости и производительности для приложений с умеренными требованиями к скорости, обеспечивая постоянную диэлектрическую проницаемость и низкий коэффициент рассеяния. Для более высоких скоростей передачи данных, превышающих 10 Гбит/с, такие материалы, как Megtron 6 или Isola Tachyon, обеспечивают характеристики сверхнизких потерь, необходимые для поддержания целостности сигнала на более длинных линиях передачи. Материалы на основе ПТФЭ обеспечивают превосходные электрические характеристики для самых требовательных применений, но требуют специального обращения из-за своих уникальных механических свойств. Процесс выбора включает в себя оценку рабочей частоты, времени нарастания сигнала, длины линии передачи, требований к терморегуляции и бюджетных ограничений. Команда инженеров HONTEC помогает клиентам подобрать свойства материала к конкретным потребностям применения, гарантируя, что конечная высокоскоростная печатная плата будет обеспечивать стабильную производительность без ненужных материальных затрат. Такие факторы, как коэффициент теплового расширения, поглощение влаги и шероховатость поверхности меди, также играют важную роль в высокоскоростных конструкциях.
Управление импедансом на высокоскоростной печатной плате требует точности, выходящей за рамки стандартной производственной практики.ХОНТЕКиспользует многоэтапный подход, который начинается с точного расчета импеданса с использованием полевых решателей, которые учитывают геометрию трасс, толщину меди, высоту диэлектрика и свойства материала. В ходе изготовления каждая высокоскоростная печатная плата подвергается строгому технологическому контролю, который позволяет поддерживать изменения ширины дорожек в пределах ±0,02 мм для критически важных линий с контролируемым импедансом. Процессу ламинирования уделяется особое внимание, поскольку изменения толщины диэлектрика напрямую влияют на характеристический импеданс. HONTEC использует купоны для проверки импеданса, изготавливаемые вместе с каждой производственной панелью, что позволяет проводить проверку с использованием оборудования для рефлектометрии во временной области, прежде чем платы приступят к окончательному изготовлению. Для проектов, требующих дифференциальных пар, HONTEC гарантирует, что обе дорожки в каждой паре имеют одинаковую длину и одинаковое расстояние, чтобы сохранить подавление синфазного сигнала и минимизировать перекосы. Факторы окружающей среды, такие как температура и влажность, также контролируются во время изготовления, чтобы поддерживать стабильное поведение материала. Такой комплексный подход гарантирует, что конструкции высокоскоростных печатных плат достигают целевых показателей импеданса, необходимых для минимального отражения сигнала и максимальной передачи мощности в высокоскоростных цифровых приложениях.
Проверка работоспособности высокоскоростной печатной платы требует специального тестирования, выходящего за рамки стандартных проверок целостности электрической цепи.ХОНТЕКреализует протокол тестирования, разработанный специально для высокоскоростных приложений. Тестирование вносимых потерь измеряет затухание сигнала во всем предполагаемом диапазоне частот, гарантируя, что в процессе выбора материала и производства не возникнут неожиданные потери, которые могут поставить под угрозу производительность системы. Тестирование обратных потерь проверяет соответствие импеданса и выявляет любые нарушения импеданса, которые могут вызвать отражения сигнала, ухудшающие качество сигнала. Для высокоскоростных печатных плат, включающих дифференциальные пары,ХОНТЕКвыполняет тестирование перекоса, чтобы убедиться, что сигналы в каждой паре поступают одновременно, сводя к минимуму ошибки синхронизации. Рефлектометрия во временной области обеспечивает подробный анализ профилей импеданса вдоль линий передачи, выявляя любые изменения, которые могут повлиять на целостность сигнала. HONTEC также выполняет анализ микрошлифов для изучения внутренних структур, проверяя соответствие слоев, целостность и толщину меди проектным спецификациям. Испытания на термоциклирование подтверждают, что высокоскоростная печатная плата сохраняет электрическую стабильность во всем диапазоне рабочих температур, что особенно важно для приложений, подвергающихся изменяющимся условиям окружающей среды. Каждая плата документируется с результатами испытаний, предоставляя клиентам отслеживаемые записи о качестве, которые подтверждают соответствие нормативным требованиям и ожидания надежности.
ХОНТЕКподдерживает производственные возможности, охватывающие весь спектр требований к высокоскоростным печатным платам. Количество слоев от 2 до 20 позволяет поддерживать различную сложность конструкции, при этом структуры контролируемого импеданса поддерживаются на всех уровнях. Варианты материалов включают стандарт FR-4 для экономичных приложений, материалы с низкими потерями для высокоскоростных сигнальных слоев и конструкции со смешанными диэлектриками, которые оптимизируют производительность и стоимость.
Варианты отделки поверхности для высокоскоростных печатных плат включают ENIG для плоских поверхностей, которые поддерживают постоянный импеданс, иммерсионное серебро для требований с низкими потерями и ENEPIG для приложений, требующих совместимости проводного соединения.ХОНТЕКподдерживает расширенные переходные структуры, включая обратное сверление для удаления неиспользуемых переходных переходов, которые могут вызывать отражения сигнала в высокоскоростных конструкциях.
Для инженерных групп, ищущих производственного партнера, способного предоставить надежные решения для высокоскоростных печатных плат от прототипа до производства,ХОНТЕКпредлагает технические знания, оперативное общение и проверенные системы качества, подкрепленные международными сертификатами.
22Layer RF PCB с радиочастотой HONTEC легко контактирует с командой разработки продукции для гарантии, которая гарантирует соответствие стоимости/предварительной подготовки программы для получения информации об опционах на материалы, относительно относительной стоимости и своих проблемах DFM.Nella foto, 22L RF - Материал для радиочастот; ТОЛЩИНА: 2,45 мм; поверхностная финитура: ENIG; контрольно-дель-импеденца.
Плата FPGA (программируемая пользователем вентильная матрица) является продуктом дальнейшей разработки на основе pal, gal и других программируемых устройств. Являясь своего рода полузаказной схемой в области специализированных интегральных схем (ASIC), она не только устраняет недостатки нестандартной схемы, но также преодолевает недостатки схем с ограниченным затвором оригинальных программируемых устройств.
Печатная плата 370HR - это разновидность высокоскоростного материала, разработанного американской компанией Isola. Он идеально использует FR4 и углеводороды, обладает стабильной производительностью, низкой диэлектрической проницаемостью, низкими потерями и простой обработкой.
PCB TC600-это своего рода высокоскоростный материал, разработанный Isola Company в Соединенных Штатах. Он использует FR4, чтобы идеально сочетаться с углеводородом, со стабильной производительностью, низким диэлектрическим, низким потерей и легкой обработкой
Печатная плата IS680 - это разновидность высокочастотного материала, разработанная компанией Isola. Он идеально использует FR4 и углеводороды со стабильной производительностью, низкими потерями и простой обработкой.
Печатная плата Fr408HR - это разновидность высокочастотного материала, разработанная компанией Isola в США. В нем используется FR4, чтобы идеально сочетаться с углеводородами, со стабильной производительностью, низкими потерями и простой обработкой.
