В разных сценариях приложения,Высокоскоростная доскаДизайн должен пристально соответствовать его основным функциям и физическим ограничениям, демонстрируя явный дифференцированный акцент. Как нервный центр системы, задняя плата несет тяжелую ответственность за соединение многих дочерних карт и реализации высокоскоростного обмена данными. Основная задача этого типа высокоскоростной проектирования платы состоит в том, чтобы преодолеть проблемы с целостностью сигнала, вызванные взаимосвязкой сверхвысокой плотности. Он уделяет особое внимание строгому управлению импедансом, чтобы соответствовать высокоскоростным каналам сигнала, и имеет почти резкие требования к процессу выбора, макета и обратного бурения разъемов. Отражение и перекрестные помехи должны быть сведены к минимуму, чтобы обеспечить надежность данных и синхронизацию часов при передаче на большие расстояния. В то же время огромный физический размер и сложная структура укладки заднего плана также выдвинули уникальные требования для рассеивания тепла и механической прочности.
За линейные карты (или визитные карточки) высокоскоростная доска на них отвечает непосредственно за передачу, обработку и пересылку сигналов. Этот тип дизайна фокусируется на оптимизации пути передачи сигналов от интерфейсов до обработанных чипов. Высокоскоростные платы должны тщательно выложить высокоскоростные дифференциальные парные линии пар, точно контролировать их равную длину, равное расстояние и расстояние, чтобы минимизировать интерференцию межмолужи и искажение сигнала, а также обеспечить точность данных на высоких частотах (например, 25G+). Целостность мощности и источник питания с низким шумом являются еще одним ключом, а чрезвычайно «чистый» источник энергии должен быть предоставлен для высокоскоростных чипов посредством оптимизированной укладки, большого количества развязывающих конденсаторов и возможных слоев расщепления мощности. Кроме того, плотность рассеяния тепла обычно выше, и требуется радиатор или даже конструкция протока.

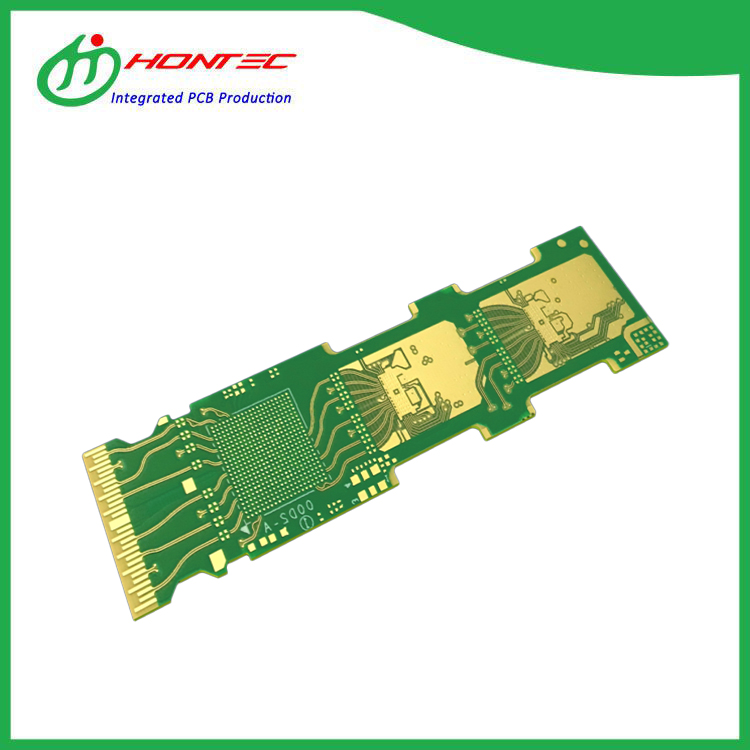

Что касается оптических модулей, тоВысокоскоростные доскиВнутри им осознайте электрооптическое/фотоэлектрическое преобразование в чрезвычайно компактном пространстве. Основная направленность дизайна сильно сдается до окончательного баланса между экстремальной миниатюризацией и высокочастотной производительностью. Площадь высокоскоростных досок очень дорогая, количество слоев проводки ограничено, а концепция дизайна РЧ широко заимствована. Необходимо тонко имитировать и оптимизировать структуру микрополосков/стриптиз, уделять особое внимание высокочастотному кожнскому эффекту и диэлектрическому потерю, а также умно использовать смешанные субстратные материалы (такие как FR4 в сочетании с Роджерсом) для удовлетворения строгих потерь потерь и индикаторов потери возврата. Его конструкция также должна решить проблему электромагнитной совместимости между высокоскоростными чипами, приводными цепями и лазерами/детекторами на чрезвычайно коротких расстояниях в взаимосвязи. Таким образом, при проектировании высокоскоростных плат, задняя плана фокусируется на стабильности взаимосвязи больших размеров высокой плотности, линейная карта подчеркивает качество сигнала и гарантию источника питания, а оптический модуль преследует высокочастотную производительность и координацию рассеивания тепла под пределом миниатюризации.
