Каковы сценарии приложения HDI PCB?

2025-08-26

Взаимодействие высокой плотности(HDI) ПХБ обеспечивают революционные достижения в области электроники, упаковывая сложные схемы в компактные конструкции. Как лидер в области производства печатных платежников,HontecПредоставляет требовательные решения для промышленности, требующие точности, надежности и быстрых инноваций. Благодаря сертификатам, включая UL, SGS и ISO9001, и оптимистику логистики через UPS/DHL, мы расширяем возможности сокращения клиентов в 28 странах. Ниже мы исследуемHDI PCBПриложения, технические спецификации и отраслевые преимущества.

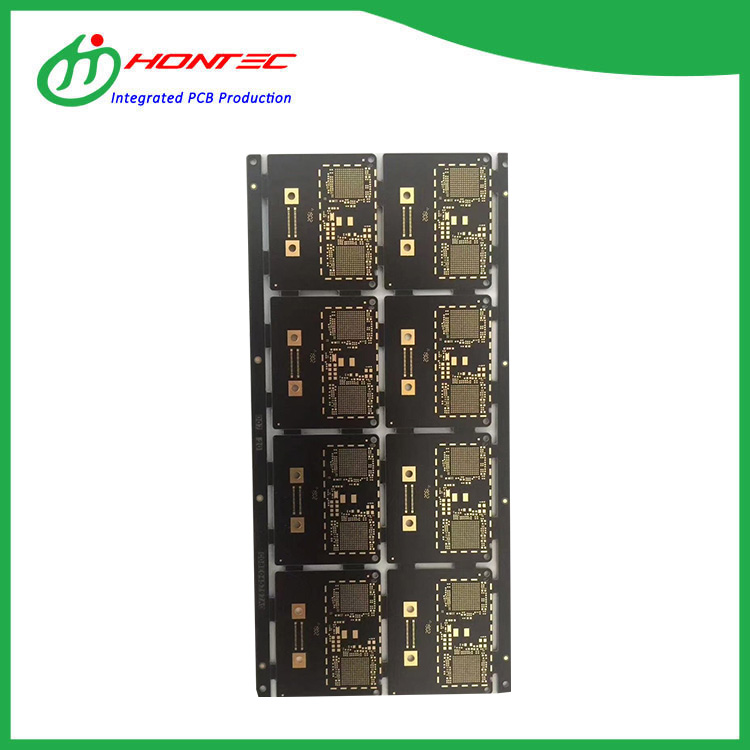

HDI PCB

Понимание HDI PCB

HDI PCBSИспользуйте микро-VIAS, слепые/похороненные VIAS и тонкие трассировки для достижения более высокой плотности проводки, чем традиционные доски. Это позволяет:

Миниатюризация: размеры усадки устройства на 40–60%.

Улучшенная производительность: уменьшить потерю сигнала и перекрестные разговоры.

Многослойная интеграция: поддержка сложных конструкций в ограниченных пространствах.


Сценарии приложений HDI PCB

А. Потребительская электроника

Смартфоны/планшеты: включает ультратонкие конструкции с несколькими камерами и модулями 5G.

Носимые устройства: Powers Compact Health Monitors и гарнитуры AR/VR.

Б. Медицинские устройства

Системы визуализации: МРТ -машины и портативные ультразвуковые устройства.

Имплантаты: сердечные мониторы с биосовместимыми материалами.

C. Автомобильная электроника

ADAS: датчики LIDAR и автономные контрольные единицы.

Информационно-развлекательное управление: дисплеи с высоким разрешением и концентраторы подключения.

D. Аэрокосмическая и защита

Авионика: системы управления полетом с экранированием EMI.

Спутники Comms: легкие, радиационные доски.

E. Телекоммуникации

5G Инфраструктура: базовые станции и радиочастотные усилители.

Маршрутизаторы/переключатели: высокоскоростная передача данных.

Ф. Промышленная автоматизация

Робототехника: контроллеры двигателей и интерфейсы датчиков.

IoT-шлюзы: устройства для считывания краев.



Параметр Стандартный диапазон Расширенные возможности
Количество слоев 4–20 слоев До 30 слоев
Минимальный след/пространство 3/3 мил (76,2 мкм) 2/2 мил (50,8 мкм)
Диаметр микро-VIA 0,1 мм 0,075 мм
Толщина доски 0,4–3,0 мм 0,2–5,0 мм
Поверхностная отделка Enig, Hasl, погружение серебро OSP, твердое золото
Материал FR-4, High-TG, Rogers Полиимид, без галогенов
