При проектировании современной электроники одна постоянная проблема не дает многим инженерам спать по ночам. Как обеспечить чистоту и надежность передачи сигналов на невероятно высоких скоростях? Этот вопрос лежит в основе высокопроизводительных приложений, таких как инфраструктура 5G, современные радары и спутниковая связь. В основе решения этой задачи лежитHВысокочастотная плата. ВХОНТЕК, мы специализируемся на создании этих важнейших компонентов, превращая теоретические принципы проектирования в осязаемые, высоконадежные продукты, отвечающие строгим требованиям современных технологий.
Каковы основные принципы минимизации потерь сигнала?

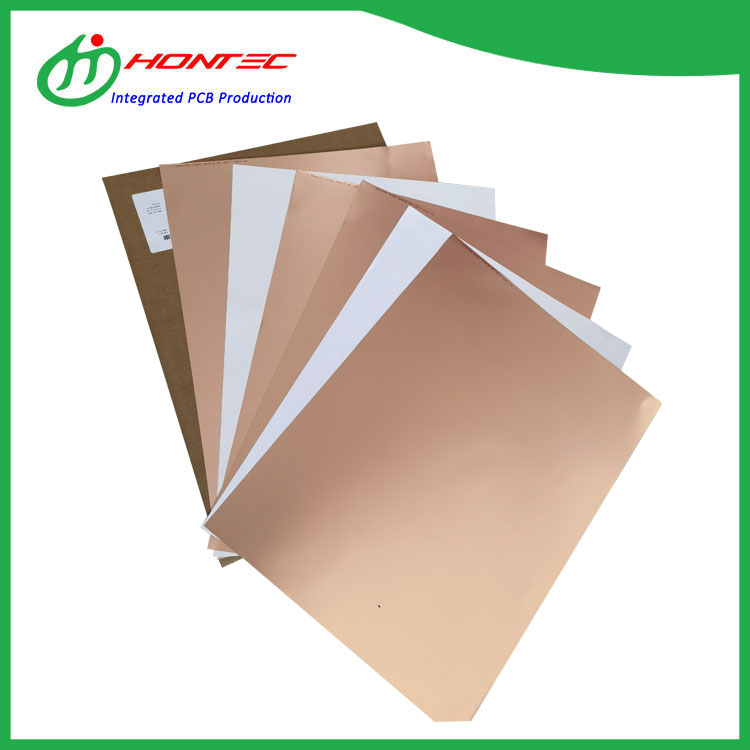

Чтобы решить проблему потери сигнала, мы должны сначала понять, что ее вызывает. АВысокочастотная платаэто не просто стандартная печатная плата. Его конструкция тщательно контролирует несколько ключевых факторов. Постоянство диэлектрической проницаемости (Dk) имеет первостепенное значение, поскольку изменения могут искажать сигналы. Не менее важным является коэффициент рассеяния (Df), который определяет, сколько энергии сигнала теряется в виде тепла внутри материала подложки. ВХОНТЕКНаша философия дизайна начинается с выбора материала. Мы сотрудничаем с ведущими поставщиками ламината, чтобы использовать подложки со сверхнизкими и стабильными значениями Dk/Df, обеспечивая предсказуемое поведение сигнала с самого основания платы.
Как контролируемый импеданс и точная трассировка имеют значение
Как только правильный материал выбран, точность берет верх. Как мы можем поддерживать целостность сигнала на всем пути трассировки? Ответ заключается в маршрутизации с контролируемым импедансом и сложной конструкции стека. Наша команда инженеров использует передовое программное обеспечение для моделирования для моделирования структуры печатной платы до начала производства. Это позволяет нам определить точную ширину и расстояние между дорожками для достижения целевого импеданса, обычно 50 или 100 Ом, минимизируя отражения. ДляВысокочастотная плата, эта точность не подлежит обсуждению. Мы гарантируем жесткие допуски по сопротивлению, часто всего ±5 %, чтобы гарантировать, что ваша конструкция будет работать так, как моделируется.
Какие конкретные функции продукта позволяют бороться с электромагнитными помехами?
Помехи, как излучаемые, так и принимаемые, могут вывести из строя чувствительную схему. Итак, как же хорошо спроектированныйВысокочастотная платащит от этого. Наш подход объединяет несколько стратегий непосредственно в процессе изготовления платы:
Расширенные схемы заземления:Использование многоточечного заземления и выделенных плоскостей заземления для обеспечения чистого опорного сигнала и защиты.
Экранирующие переходы:Реализация шахматного «сшивания» переходов вокруг критических дорожек для создания клеток Фарадея.
Поверхностная обработка:Предлагаются такие варианты, как химический никель, химический палладий, иммерсионное золото (ENEPIG), обеспечивающие превосходную поверхностную проводимость и целостность сигнала на высоких частотах.
Чтобы проиллюстрировать спецификации, которые воплощают эти принципы в жизнь, рассмотрим параметры стандарта.ХОНТЕКвысокочастотное предложение:
| Категория параметра | Типичная спецификация | Выгода |
|---|---|---|
| Основной материал | Роджерс RO4350B, Taconic TLY | Низкие потери, стабильный Dk для стабильной работы |
| Допуск импеданса | ±5% или лучше | Уменьшает отражение сигнала и обеспечивает целостность |
| Минимальный след/пространство | 3/3 мил | Обеспечивает плотную высокоскоростную маршрутизацию |
| Поверхностная обработка | ENEPIG, Иммерсионное серебро | Отличные характеристики скин-эффекта сигнала |
| Допуск отверстия с покрытием | ±2 мил | Обеспечивает надежность соединений и экранирования. |
Почему партнерство с опытным производителем имеет решающее значение
Проектирование надежногоВысокочастотная платавыходит за рамки следования контрольному списку. Это требует глубоких знаний о материалах, точного производства и строгих испытаний. Именно здесьХОНТЕКпреимущество становится очевидным. Наш опыт превращает сложные конструкции в технологичные высокопроизводительные продукты. Мы не просто поставляем платы; мы становимся продолжением вашей команды инженеров, предлагая обратную связь по дизайну для технологичности (DFM) для предотвращения проблем. Благодаря нашему современному оборудованию и контролируемой технологической среде мы обеспечиваем каждуюВысокочастотная платаБлагодаря этому наше предприятие соответствует самым высоким стандартам качества и производительности.
Готовы ли вы устранить потерю сигнала и помехи в своей следующей высокоскоростной конструкции? Сотрудничайте с командой, которая понимает важные нюансы. ПозволятьХОНТЕКобеспечьте надежную и высокопроизводительную основу, которой заслуживают ваши инновации.Связаться с намисегодня с требованиями вашего проекта, и давайте обсудим, как мы можем воплотить в жизнь ваши самые сложные высокочастотные приложения.
