Как оптоэлектронная печатная плата обеспечивает создание высокопроизводительных оптических систем?


Краткое содержание статьи

Оптоэлектронная платаявляется ключевым компонентом современной оптической и электронной интеграции, поддерживающим приложения, в которых световые сигналы и электронное управление должны работать с точностью и стабильностью. В этой статье дается подробное объяснение того, как работает оптоэлектронная печатная плата, проблемы, с которыми сталкиваются клиенты во время проектирования и производства, а также способы выбора надежных решений для сложных условий. В нем также объясняется выбор материалов, соображения структурного проектирования, методы контроля качества и сценарии применения, помогая инженерам и лицам, принимающим решения, снизить риски и улучшить производительность системы. HONTEC поставляет оптоэлектронные решения для печатных плат, обеспечивающие надежность, масштабируемость и долгосрочную эксплуатационную стабильность.

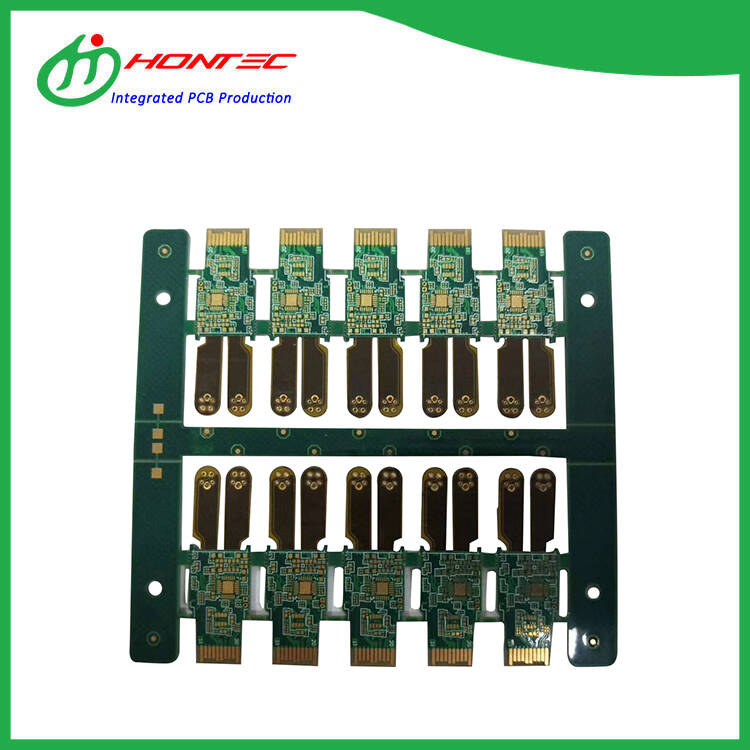

40G optical module PCB

Оглавление


Обзор оптоэлектронной платы

Оптоэлектронная печатная плата — это печатная плата, предназначенная для интеграции оптических компонентов, таких как светодиоды, фотодиоды, лазерные устройства или оптические датчики, с электронными схемами. В отличие от обычных печатных плат, оптоэлектронные печатные платы должны обеспечивать как целостность электрического сигнала, так и оптические характеристики, часто в компактных и термически требовательных средах.

Эти платы широко используются в системах связи, промышленных датчиках, автомобильной электронике, медицинских приборах и современных потребительских товарах. HONTEC специализируется на разработке оптоэлектронных печатных плат, которые обеспечивают стабильную передачу сигнала, точное оптическое выравнивание и стабильные тепловые характеристики.


Ключевые болевые точки клиентов

Клиенты, работающие с оптоэлектронными печатными платами, часто сталкиваются со сложными проблемами, которые напрямую влияют на надежность продукта и время выхода на рынок.

  • Помехи сигналов между оптическими и электрическими путями
  • Накопление тепла, влияющее на стабильность светоотдачи
  • Несоосность оптических компонентов при сборке.
  • Несовместимость материалов, вызывающая расслоение или деформацию
  • Непостоянная производительность различных производственных партий

Эти болевые точки подчеркивают важность комплексного проектирования, контролируемых производственных процессов и опытной технической поддержки.


Структура и основные компоненты

Оптоэлектронная плата обычно состоит из нескольких функциональных слоев, каждый из которых предназначен для удовлетворения определенных требований к производительности.

  • Слой подложки, обеспечивающий механическую стабильность.
  • Проводящие медные слои для передачи сигнала
  • Места установки оптических компонентов с точными допусками
  • Слои терморегулирования для рассеивания тепла
  • Защитное покрытие для повышения долговечности.

Правильная интеграция этих элементов обеспечивает как оптическую точность, так и электрическую надежность на протяжении всего жизненного цикла продукта.


Рекомендации по выбору материала

Выбор материала играет решающую роль в характеристиках оптоэлектронной печатной платы. Неправильный материал может поставить под угрозу оптическую прозрачность, термическую стабильность или долгосрочную надежность.

  • Диэлектрические материалы с низкими потерями для высокоскоростных сигналов
  • Подложки с высокой теплопроводностью для контроля тепла
  • Стабильные коэффициенты расширения для предотвращения стресса
  • Поверхностная обработка, совместимая с оптическими компонентами

ХОНТЕК оценивает характеристики материалов на основе условий эксплуатации, оптических требований и ожидаемого срока службы, чтобы предлагать оптимизированные решения.


Как правильно спроектировать оптоэлектронную плату

Успешный проект оптоэлектронной печатной платы требует тесной координации оптических, электрических и механических соображений.

  • Раздельные пути оптического и электрического сигнала для уменьшения помех
  • Оптимизация импеданса трассы для обеспечения целостности сигнала
  • Спроектируйте точное размещение компонентов для оптического выравнивания
  • Включение тепловых отверстий и теплораспределительных структур.
  • Учитывайте производственные допуски и процессы сборки.

Хорошо спланированная конструкция сокращает количество доработок, повышает производительность и обеспечивает стабильный оптический выход в реальных условиях.


Производство и контроль процессов

Производство оптоэлектронных печатных плат требует строгого контроля процесса для обеспечения единообразия и точности.

  • Высокоточные процессы бурения и визуализации
  • Контролируемое ламинирование для предотвращения деформации материала
  • Точное выравнивание паяльной маски для оптических областей
  • Сборка чувствительных оптических компонентов в чистых помещениях

ХОНТЕК применяет стандартизированные производственные процедуры и постоянный мониторинг, чтобы гарантировать, что каждая оптоэлектронная плата соответствует проектным спецификациям.


Таблица сравнения оптоэлектронных печатных плат

Тип печатной платы Ключевые особенности Основные преимущества Типичное использование
Стандартная печатная плата Только электрическая конструкция Бюджетный Базовая электроника
Высокоскоростная печатная плата Контролируемый импеданс Стабильность сигнала Передача данных
Оптоэлектронная плата Оптическая и электрическая интеграция Точность и надежность Оптическое зондирование и передача

Типичные сценарии применения

Оптоэлектронные решения для печатных плат поддерживают широкий спектр современных приложений.

  • Оптические модули связи
  • Системы промышленного зрения и датчиков
  • Автомобильные системы освещения и обнаружения
  • Медицинское визуализирующее и диагностическое оборудование
  • Умная бытовая электроника

Надежность и гарантия качества

Тестирование надежности необходимо для проверки работоспособности оптоэлектронной платы в реальных условиях эксплуатации.

  • Тестирование на термоциклирование и термостойкость
  • Оценка стабильности оптического выхода
  • Испытания на механическую нагрузку и вибрацию
  • Проверка целостности электрической цепи и изоляции

ХОНТЕК проводит многоэтапные проверки и испытания для обеспечения стабильного качества и надежной работы.


Часто задаваемые вопросы

Чем оптоэлектронная плата отличается от стандартной?
Оптоэлектронная печатная плата объединяет оптические компоненты и требует точного выравнивания, термоконтроля и выбора материалов, выходящих за рамки стандартных электрических конструкций.

Можно ли настроить оптоэлектронную плату?
Да. Компоновку, материалы и структуру слоев можно настроить в соответствии с оптическими и электрическими требованиями.

Как осуществляется управление теплом в оптоэлектронных печатных платах?
Для рассеивания тепла обычно используются тепловые переходы, подложки с высокой проводимостью и оптимизированная компоновка.

Подходит ли оптоэлектронная плата для массового производства?
При правильном проектировании и контроле процесса оптоэлектронные печатные платы подходят как для мелкосерийных прототипов, так и для крупносерийного производства.


Заключение и свяжитесь с нами

Оптоэлектронная печатная плата является важной основой для современных систем, которые полагаются на точную передачу светового сигнала и электронное управление. Уделяя внимание сложности конструкции, выбору материалов и точности изготовления, предприятия могут добиться более высокой надежности и лучшей долгосрочной производительности.

ХОНТЕКпредоставляет профессиональные оптоэлектронные решения для печатных плат, адаптированные к сложным требованиям приложений. Если вы планируете новую оптическую систему или хотите улучшить существующие конструкции,связаться с намичтобы обсудить ваши технические потребности и узнать, как HONTEC может поддержать ваш проект путем стабильного и высококачественного производства оптоэлектронных печатных плат.
