Краткое содержание: Тяжелые медные печатные платынеобходимы для мощных и надежных приложений. В этой статье рассматриваются их преимущества, особенности проектирования, производственные процессы и практическое применение, которые помогут инженерам и предприятиям оптимизировать работу электроники, одновременно снижая количество сбоев.
Оглавление

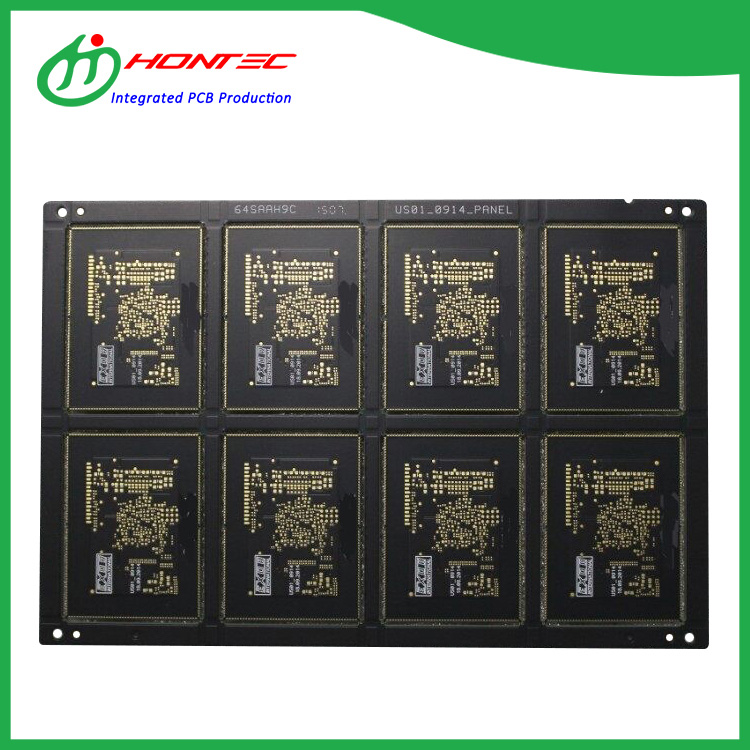

Что такое печатная плата из тяжелой меди?
Печатные платы из толстой меди — это печатные платы, толщина меди которых превышает стандартные уровни, обычно 3 унции/фут² (105 мкм) или более. Они выдерживают более высокие токи, эффективно рассеивают тепло и необходимы для промышленной силовой электроники, автомобильной электроники и сильноточных цепей.
По сравнению со стандартными печатными платами печатные платы из тяжелой меди обеспечивают:
- Повышенная токовая нагрузка
- Улучшенное управление температурным режимом
- Повышенная механическая прочность
- Увеличенный срок службы в сложных условиях
Преимущества печатной платы из тяжелой меди
| Особенность | Выгода |
|---|---|
| Высокая токовая мощность | Поддерживает более высокую силу тока без чрезмерного нагрева. |
| Превосходное рассеивание тепла | Снижает риск выхода компонентов из строя из-за термического напряжения. |
| Механическая прочность | Устойчив к короблению и деформации в процессе эксплуатации. |
| Долговечность | Продлевает срок службы печатной платы в суровых промышленных условиях. |
Эти преимущества делают печатные платы из тяжелой меди незаменимыми в секторах, где надежность и производительность не подлежат обсуждению.
Особенности проектирования печатных плат из тяжелой меди
Проектирование печатных плат из тяжелой меди требует пристального внимания к факторам, влияющим на производительность и технологичность:
- Ширина и толщина трассировки:Убедитесь, что трассы выдерживают необходимый ток без перегрева.
- Термическое управление:Используйте тепловые переходы, плоскости и радиаторы для эффективного рассеивания тепла.
- Выбор материала:Выбирайте такие подложки, как FR-4, полиимид или плиты с металлическим сердечником, исходя из тепловых и механических требований.
- Техники нанесения покрытия:Электроосажденная медь обеспечивает равномерную толщину и надежность.
- Панельизация:Оптимизируйте производительность производства и сократите отходы.
Процесс производства печатных плат из тяжелой меди
Производство тяжелых медных печатных плат включает в себя несколько важных этапов:
- Подготовка основного материала:Выбор высококачественной подложки и предварительно приклеенной медной фольги.
- Ламинирование:Прессование медных слоев и препрега под воздействием высокой температуры и давления.
- Узор:Использование фотолитографии для определения контуров.
- Офорт:Удаление излишков меди, чтобы оставить желаемые следы.
- Гальваника:Создание дополнительной меди для сильноточных дорожек.
- Поверхностная обработка:Нанесение HASL, ENIG или других покрытий для пайки.
- Тестирование:Электрические, термические и механические испытания для обеспечения стандартов производительности.
Применение печатных плат из тяжелой меди
Печатные платы из тяжелой меди широко используются в отраслях, где долговечность и высокая мощность имеют решающее значение:
- Промышленные источники питания и инверторы
- Электромобили и зарядные станции
- Телекоммуникации и инфраструктура 5G
- Медицинское визуализирующее и мощное диагностическое оборудование
- Сильноточные светодиодные системы освещения
Советы по обслуживанию печатных плат из тяжелой меди
Правильный уход обеспечивает долговечность и надежную работу:
- Регулярный визуальный осмотр на предмет коррозии, расслоения или перегрева.
- Проверьте паяные соединения на наличие трещин и при необходимости укрепите их.
- Очистите неабразивными антистатическими растворами.
- Обеспечьте надлежащий температурный режим во время работы.
- Следуйте рекомендациям производителя по ограничениям электрической нагрузки.
Часто задаваемые вопросы
- Вопрос 1: Могут ли печатные платы из тяжелой меди выдерживать чрезвычайно высокие токи?
- Да, при правильной конструкции трасс и толщине меди они могут выдерживать ток выше 100 А в зависимости от применения.
- В2: Насколько толстым может быть медный слой?
- Типичные печатные платы из тяжелой меди имеют толщину от 3 унций (105 мкм) до 10 унций (350 мкм) на слой.
- В3: Являются ли печатные платы из тяжелой меди более дорогими?
- Они, как правило, дороже стандартных печатных плат из-за дополнительных материалов и сложности изготовления, но их производительность и долговечность оправдывают инвестиции.
- Вопрос 4: Какие отрасли промышленности больше всего выигрывают от использования тяжелых медных печатных плат?
- Такие отрасли, как автомобильная, энергетическая, аэрокосмическая, медицинская и телекоммуникационная, получают значительную выгоду от их высоких токовых и тепловых характеристик.
