Основными ценностями HONTEC являются «профессионализм, честность, качество, инновации», придерживаться процветающего бизнеса, основанного на науке и технологиях, путь научного управления, придерживаться «На основе таланта и технологий, обеспечивает высокое качество продукции и услуг». «Чтобы помочь клиентам достичь максимального успеха» философия бизнеса, имеет группу опытных специалистов в области управления и технического персонала.Наша фабрика производит многослойные печатные платы, HDI-печатные платы, тяжелые медные печатные платы, керамические печатные платы, скрытые медные печатные платы.Добро пожаловать на покупку нашей продукции на нашем заводе.
View as

  • Отверстие для заглушки с медной пастой обеспечивает сборку печатных плат с высокой плотностью, а непроводящая медная паста - для сквозных отверстий для заглушек проводки. Он широко используется в авиационных спутниках, серверах, электромонтажных машинах, светодиодной подсветке и т. Д. Ниже приводится около 18-слойного отверстия для заглушки медной пасты, я надеюсь, что поможет вам лучше понять 18-слойное отверстие для заглушки медной пасты.

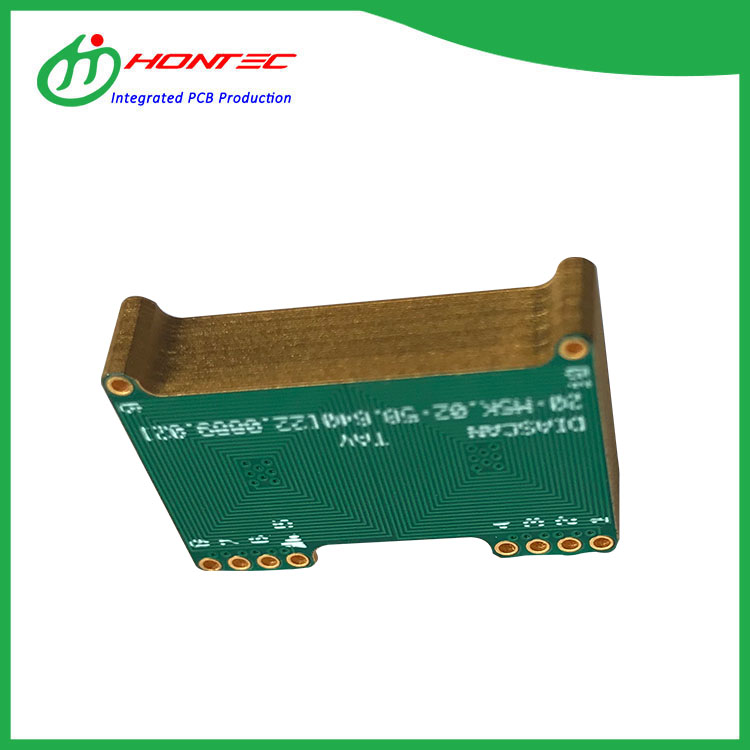

  • Ультра маленький размер катушка-подготовленная с платой модуля, плата катушки более портативна, малая по размеру и свет по весу. У него есть катушка, которая может быть открыта для легкого доступа и широкого диапазона частот. Схема схемы в основном обмокает, а плата с затратываемой цепью вместо традиционной медной проволоки в основном используется в индуктивных компонентах. Он имеет серию преимуществ, таких как высокая измерения, высокая точность, хорошая линейность и простая структура. Следующие примерно 17 слоев ультра маленьких катушек, я надеюсь помочь вам лучше понять 17 слоев ультра маленьких катушек.

  • Плата HDI (межконкторант высокой плотности), то есть межпроходная плата высокой плотности, представляет собой плату с относительно высокой плотностью распределения линий с использованием микро-слепого и похороненного с помощью технологии. Ниже приводится около 10 слоев HDI PCB, я надеюсь помочь вам лучше понять 9-й HDI PCB HDI.

  • BGA - это небольшой корпус на печатной плате, а BGA - это метод упаковки, при котором интегральная схема использует органическую несущую плату. Ниже приводится около 8-ми слойная маленькая BGA-печатная плата, я надеюсь, что поможет вам лучше понять 8-ми слойную малую BGA-печатную плату. .

  • Сначала добавляют 5-этап HDI PCB, а также добавляют 3-6 слоев, затем добавляются 2 и 7 слоев, и, наконец, добавляется от 1 до 8 слоев, в общей сложности три раза. Ниже примерно 8 слоев HDI 3STEP, я надеюсь, что вам лучше понять 8-й слои HDI.

  • Подложка DE104 подходит для: Специальный подложка для общения и отраслей больших данных. Следующее примерно 8 слоя FR408HR, я надеюсь, что поможет вам лучше понять 8 -й слой FR408HR.
